High Pressure Heater (HPH) adalah perangkat yang digunakan dalam sistem pembangkit listrik tenaga uap (PLTU) untuk memanaskan air atau umpan air (feedwater) sebelum dimasukkan ke dalam boiler. Tujuan utamanya adalah untuk meningkatkan efisiensi termal pembangkit dengan menaikkan suhu air umpan pada tekanan tinggi, sehingga menghasilkan lebih banyak uap dengan energi yang lebih efisien.

HPH bekerja dengan cara menggunakan uap panas yang berasal dari turbin atau gas buang untuk memanaskan air umpan. Dengan memanaskan air sebelum memasukkannya ke dalam boiler, sistem ini mengurangi jumlah energi yang diperlukan untuk memanaskan air dari suhu dingin hingga titik didih, sehingga meningkatkan efisiensi keseluruhan pembangkit. Ini juga membantu mencegah kerusakan pada boiler dengan mengurangi perbedaan suhu yang tajam pada peralatan.

Eddy Current Test (ECT) adalah metode pengujian non-destruktif yang digunakan untuk mendeteksi kerusakan atau cacat pada permukaan atau dekat permukaan material konduktif seperti logam. Cara kerja Eddy Current Test melibatkan prinsip dasar elektromagnetik, di mana arus eddy (arus listrik yang mengalir dalam bentuk lingkaran) diinduksi dalam material yang diuji, dan perubahan arus ini dianalisis untuk mengidentifikasi adanya cacat.

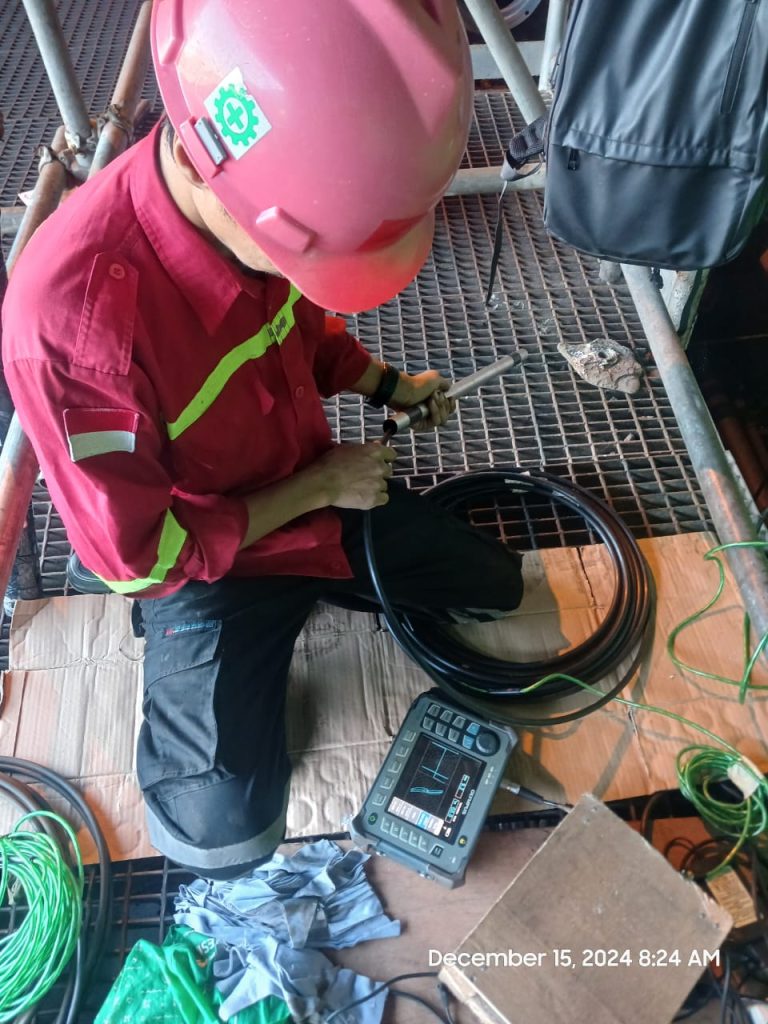

Step Eddy Current Test HPH

• Persiapan Alat

  • Siapkan perangkat Eddy Current, yang terdiri dari probe (sensor) dan perangkat pengukur.
  • Pilih probe yang sesuai dengan jenis material dan cacat yang akan dideteksi.

• Pemeriksaan Area yang Akan Diuji

  • Bersihkan area permukaan material yang akan diuji, pastikan tidak ada kotoran atau pelapis yang menghalangi kontak probe dengan material.
  • Tentukan area yang akan diperiksa berdasarkan standar dan persyaratan teknis.

• Induksi Arus Eddy

  • Probe yang terhubung ke perangkat pengukur akan menghasilkan medan magnet yang menginduksi arus eddy di dalam material.
  • Arus eddy ini menghasilkan perubahan dalam medan magnet di sekitar material.

• Pengukuran dan Analisis

  • Perangkat pengukur menganalisis respons arus eddy yang dipantulkan kembali ke probe. Setiap perubahan dalam arus eddy, seperti penurunan atau distorsi, dapat menunjukkan adanya kerusakan, korosi, retakan, atau cacat lainnya.
  • Informasi ini akan ditampilkan pada layar perangkat sebagai sinyal atau grafik yang menunjukkan lokasi dan ukuran cacat.

• Interpretasi Hasil

  • Teknisi yang terlatih akan menganalisis data yang diperoleh untuk menentukan apakah ada cacat yang terdeteksi, serta sejauh mana kerusakan tersebut dapat memengaruhi struktur atau kinerja material.
  • Jika ditemukan cacat, langkah selanjutnya adalah merencanakan perbaikan atau tindakan pencegahan lebih lanjut.

• Dokumentasi dan Pelaporan

  • Hasil tes biasanya didokumentasikan dalam laporan yang mencakup detail pengujian, temuan, dan rekomendasi.

Manfaat Eddy Current Test (ECT) pada High Pressure Heater (HPH) di PLTU sangat penting untuk memastikan kinerja dan keandalan peralatan. Berikut beberapa manfaat utama dari ECT pada HPH:

1. Deteksi Cacat Permukaan dan Retakan
   ECT dapat mendeteksi retakan atau cacat pada permukaan dan dekat permukaan dari material pipa atau komponen HPH yang dapat menyebabkan kebocoran atau kerusakan pada sistem pemanas. Ini membantu mengidentifikasi masalah sejak dini sebelum berkembang menjadi kerusakan yang lebih besar.

2. Pendeteksian Korosi atau Keausan
   Korosi atau keausan material pada bagian dalam HPH dapat menurunkan efisiensi pemanas dan memperpendek umur peralatan. ECT memungkinkan pemantauan kondisi pipa atau komponen HPH untuk mendeteksi korosi atau keausan tanpa merusak struktur.

3. Peningkatan Keamanan dan Keandalan
   Dengan mendeteksi cacat atau kerusakan lebih awal, ECT membantu mencegah kegagalan yang lebih serius pada sistem HPH, yang bisa berakibat pada gangguan operasional dan potensi bahaya. Ini meningkatkan keselamatan operasional.

4. Peningkatan Efisiensi Operasional
   Menjaga kondisi HPH dengan deteksi dini melalui ECT memungkinkan sistem bekerja lebih efisien, menghindari kerugian energi, dan mengoptimalkan pemanasan air umpan untuk boiler. Efisiensi yang lebih baik berkontribusi pada penghematan biaya operasional.

5. Pemeriksaan Tanpa Merusak
   Salah satu keuntungan besar ECT adalah sifatnya yang non-destruktif. Artinya, Anda dapat melakukan inspeksi dan mendeteksi masalah tanpa merusak komponen HPH, sehingga mengurangi biaya dan waktu yang diperlukan untuk perbaikan atau penggantian.

6. Peningkatan Pemeliharaan Preventif
   Dengan hasil pengujian yang akurat, ECT memungkinkan pengelolaan pemeliharaan yang lebih baik, dengan fokus pada area yang benar-benar membutuhkan perhatian. Ini membantu meminimalkan downtime dan memastikan operasi HPH berjalan lancar.

Dengan menggunakan ECT pada HPH, Anda dapat memastikan sistem pemanas bekerja dengan baik, mengurangi risiko kerusakan atau kegagalan, serta memperpanjang umur peralatan.
